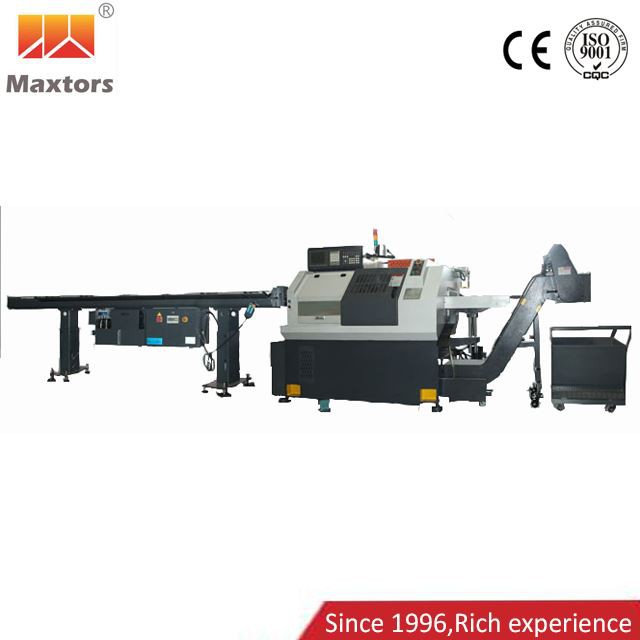

Hellend bed CNC draaien

product Introductie

CNC-draaibanken kunnen worden onderverdeeld in twee typen: horizontaal en verticaal. Horizontale CNC-draaibanken kunnen worden onderverdeeld in twee typen: hellende bedden en vlakke bedden. Het belangrijkste verschil tussen hen is de elevatiehoek van de CNC-draaibank. Onder hen is Inclined Bed CNC Turning een economisch CNC-draaicentrum, dat de voordelen heeft van hoge snelheid en hoge precisie, en het draaiwerk van verschillende materialen kan voltooien. Het is ontwikkeld op basis van het principe van CNC-bewerking en heeft een sterke relevantie. Het kan de bewerking van enkele complexe onderdelen met hoge vereisten voor bewerkingsnauwkeurigheid goed voltooien. In termen van lay-out van CNC-bewerkingsmachines, stijfheid, precisie, vermogen om spaanders te verwijderen, enz., Is het ook aanzienlijk hoger dan CNC-draaibanken met vlak bed.



Functies

1. Het CNC-draaien met schuin bed heeft een volledig gesloten roestvrijstalen ontwerp uit één stuk, dus het is niet gemakkelijk om materiaal of water te lekken en heeft een hoge stijfheid.

2. Het spillager is zeer nauwkeurig en de snelheid kan 4000r per minuut bereiken.

3. Uiterst nauwkeurige kogelomloopspindel HIWIN/PMI heeft een hoge invoersnelheid en een hoge werkefficiëntie.

4. Het kan een verscheidenheid aan bewerkingen in één keer uitvoeren met apparatuur zoals servo-aangedreven frezen, waardoor veel tijd wordt bespaard.

5. De hydraulische toren van het 8-12 station maakt het gemakkelijk om complexe onderdelen te verwerken.



Productspecificatie

Item		Eenheid	HL202-J430	HL202-J430A	HL202-T360	HL202-T360A
Werken Capaciteit	Max schommel dia.over bed	mm	Φ480	Φ480	Φ520	Φ520
	Hoogte van schuifplaat tot spilcentrum	mm	111	111	111	111
	Max.Draai Dia.	mm	Φ380	Φ380	Φ380	Φ380
	Max.Werkstuklengte	mm	360	360	360	360
Spil	Spindel door gat Dia.	mm	Φ56	Φ58	Φ56	Φ58
	Spindel Type	/	A2-5	A2-6	A2-5	A2-6
	Chuck-maat	Duim	6	8	6	8
	Max. Spil Snelheid	toerental	4000	4000	4000	4000
	Max.Bar Dia.Pass Spindel	mm	Φ33	Φ45	Φ33	Φ45
	Spindel motor	KW	5.5	7.5	5.5	7.5
Voer	X-as reizen	mm	430	430	180	180
	Z-as reizen	mm	450	450	450	450
	Y-as reizen	mm	/	/	/	/
	Motorkoppel X/Z-as	N.m	9.6	9.6	9.6	9.6
	Live Turret Live Tool motorkoppel		/	/	/	/
	X-as kogelomloopspindel dia./spoed	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z-as kogelomloopspindel dia./spoed	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Y-as kogelomloopspindel dia./spoed	mm	/	/	/	/
	Snelle federatie (X/Z/Y)	m/min	X25/Z25	X25/Z25	X25/Z25	X25/Z25
Gereedschapskoepel	Gereedschapstype		/	/	Servo	Servo
	gereedschap nr.		/	/	8/12	8/12
	Gereedschapswisseltijd (aangrenzend)	s	/	/	0.35	0.35
	Grootte gereedschapshouder	mm	20×20/Φ32/Φ25	20×20/Φ32/Φ25	20×20/Φ32	20×20/Φ32
Hulpmiddel voor bendetypes	Type gereedschapshouder		2 sets (vierkant en rond)	2 Vierkant plus 2 Rond	2 sets (vierkant en rond)	2 sets (vierkant en rond)
Losse kop	Losse kop mouw taps toelopend	/			MT4	MT4
	Losse kop Mouw dia./ Reizen	mm			Φ63/80	Φ63/80
Nauwkeurigheid	Positioneringsnauwkeurigheid (X/Z/Y)		±0.008/300	±0.008/300	±0.008/300	±0.008/300
	Herpositioneringsnauwkeurigheid (X/Z/Y)		±0.004/300	±0.004/300	±0.004/300	±0.004/300
Anderen	Machinegrootte (L×B×H)	mm	2220×1610×1800	2220×1610×1800	2220×1610×1800	2220×1610×1800
	Machine gewicht	KG	3000	3000	3300	3300
CNC-controller	SYNTEC 21TA		Soa.	Soa.	Soa.	Soa.
	FANUC/Siemens/Mitsubishi		Opt.	Opt.	Opt.	Opt.



Standaard uitrusting:

CNC-besturingssysteem: Fanuc of Siemens of Mitsubishi als u Spillager selecteert: Japan NSK of Duitsland FAG P4-klasse. Hydraulische klauwplaat: Japan HOWA Hollow Hydraulische cilinder: Japan HOWA Hollow Lineaire geleiding: Japan THK of Duitsland Rexroth. Spindel: Taiwan HIWIN/PMI/Yintai precisie kogelomloopspindel Spindellager: Japan NSK of Duitsland ESKY Turret: Taiwan Liuxing 8 posities Hydraulisch station: Gemaakt in Taiwan beroemd merk Alarmlamp Automatisch smeersysteem Koelsysteem



Optiona-accessoires:

Hydraulische toren: 12-Positie Automatische spaantransporteur Automatische invoer van staven











Q1. Hoe kan ik een offerte krijgen?

A. Laat ons berichten achter met uw aankoopvereisten en we zullen u zo snel mogelijk antwoorden. En u kunt rechtstreeks contact met ons opnemen via Trade Manager of telefoon.



Q2. Kunt u een op maat gemaakt CNC-draaien met schuin bed of SPM (Special Purpose Machine) leveren?

A. Ja, we bieden onze klant slimme CNC-oplossingen om de efficiëntie te verhogen.



Q3. Kunt u training geven voor het bedienen van CNC-machines?

A. Ja, er is gratis training in MAXTORS Factory beschikbaar.



Q4. Wat zijn uw garantievoorwaarden?
A. We zullen een vervanging leveren voor onderdelen die defect blijken te zijn voor een periode van 12 maanden. Een verlengde garantie is beschikbaar op het moment van aankoop.

Neem voor meer informatie contact op met uw MAXTORS CNC-verkoopvertegenwoordiger.



Q5. Wat is de levertijd en wat is het pakket?

A. Normaal gesproken is de levertijd ongeveer een maand. Al onze CNC-machines zijn zeewaardig verpakt.
