Flatbed CNC draaien

Flatbed CNC draaien

CK636/CK6136/CK636/CK6140/CK6150/CK6160/CK6163/CK6180/CK6183
Boxway / Hard way-type Horizontale CNC-draaibankmachine

Aanvraag sturen

Invoering

De CNC-bewerkingsmachine is een automatische verwerkingsmachine die geschikt is voor moderne industriële productie. Het sleutelwoord van zijn geboorte is automatisering. Het is een soort CNC-apparatuur met een grote hoeveelheid huishoudelijk gebruik en een brede dekking. Flat Bed CNC Turning is een eenvoudige CNC-retrofit met twee railvlakken evenwijdig aan het grondvlak. Goede stijfheid en hoge fabricagenauwkeurigheid stellen het in staat om verschillende onderdelen te verwerken die een hoge vormnauwkeurigheid vereisen. Bovendien kan het onderdelen produceren die qua vorm relatief dicht bij de geometrie liggen die op de tekening vereist is, inclusief bogen en andere gebogen profielen. Een goede programmering kan zorgen voor een goede positioneringsnauwkeurigheid en herhaalbaarheid.



Functies

1. Het bed van de Flat Bed CNC Turning neemt de superaudiofrequentie-uitdovingsbehandeling van de geleiderail over, zodat de oppervlaktehardheid hoger is en slijtvaster.

2. Het voersysteem keurt de servomotor goed om de kogelomloopspindel direct aan te drijven, dus de transmissieprecisie is hoog.

3. Halfgesloten of volledig gesloten ontwerpen kunnen een goede bescherming bieden.

4. De lay-out van de componenten is redelijk, het besturingssysteem is ook erg stabiel en de bediening is relatief eenvoudig.



Details

Item

Eenheid

CK6(1)36-A1/A2

CK6140-A

CK6140-B

CK6140-C

CK6150

CK6163

CK6183

Werken
Capaciteit

Max schommel dia.over bed

mm

360

400

400

400

500

630

830

Max.Swing dia.on schuifplaat

mm

160

210

210

210

270

330

500

Max.Werkstuklengte

mm

400

750

750

750

1000/1500

1000/1500

1000/1500

Spil

Toerentalbereik spil

toerental

150~3000

150~2500

150~2000

150~1500

150~2000

9~1000

7~800

Spilsnelheid stappen



Traploos

Traploos

Traploos

Traploos

Traploos

Traploos in 4 ploegen

Spindel boring

mm

Φ48/60

Φ58

Φ82

Φ115

Φ82

Φ105

Φ105

Spindel Taps Gat

mm

Φ56/60

6#

90

115

90

Metrisch 120 (1:20)

Metrisch 120 (1:20)

Maual Chuck



Φ160/200

Φ200

Φ250

Φ320

Φ250

Φ325

Φ325

Spilmotor

KW

3/4

5.5

7.5

7.5

7.5

11

11

Voer

X-asreizen (met gereedschapspaal)

mm

220

230

230

230

260

490

490

X-asreizen (met lineair gereedschap)

mm

300

-

-

-

-

-

-

Z-as reizen

mm

400

750

750

750

1000/1500

1000/1500

1000/1500

X/Z Rapid federatie

m/min

8/10

8/10

8/10

8/10

8/10

6/10

6/10

X/Z Min.Invoereenheid

mm

0.001

0.001

0.001

0.001

0.001

0.001

0.001

Nauwkeurigheid

X/Z Herhaalbaarheidsnauwkeurigheid



0.005/0.008

0.005/0.008

0.005/0.008

0.005/0.008

0.007/0.01

0.007/0.01

0.007/0.01

Hulpmiddel
Station

4 gereedschapsstation



Soa.

6 gereedschapsstation



Opt.

Lineair type



Opt.

Losse kop

Losse kop Center(MT)



4#

4#

4#

4#

5#

6#

6#

Oppervlakteruwheid

Non-ferro metaal

μm

0.5

0.5

0.5

0.8

0.5

0.8

0.8

Staal

μm

0.8

0.8

0.8

1.6

0.8

1.6

1.6

Maat

Machinegrootte (L×B×H)

mm

1520×1070×1460

2050×1180×1560

2050×1180×1560

2050×1180×1560

2800/3300×1360×1650

3298/3858×1660×1690

Machine gewicht

kg

1100/1200

1840

1920

2100

2800/3100

3800/4300

4000/4500

CNC-controller

KND K100T-Ci



Soa.

GSK980TB3



Opt.

SYNTEC



Opt.

FANUC/Siemens/Mitsubishi



Opt.

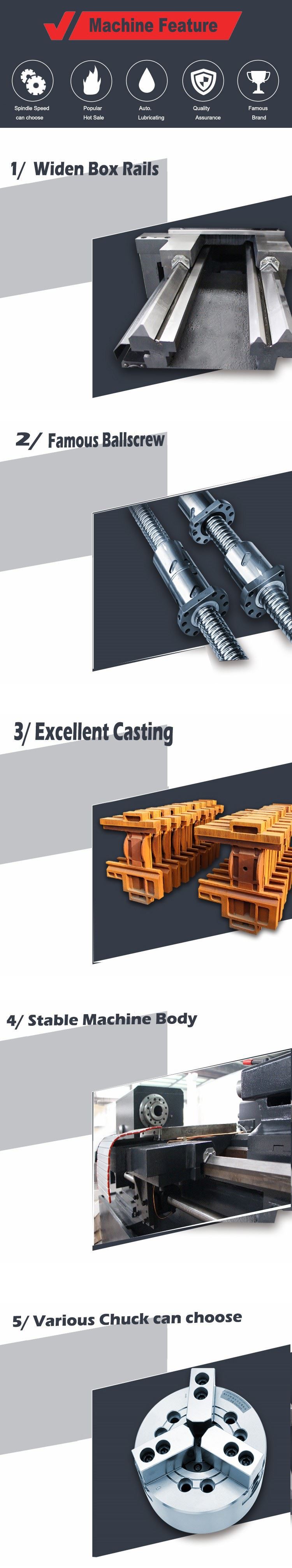

2 -1

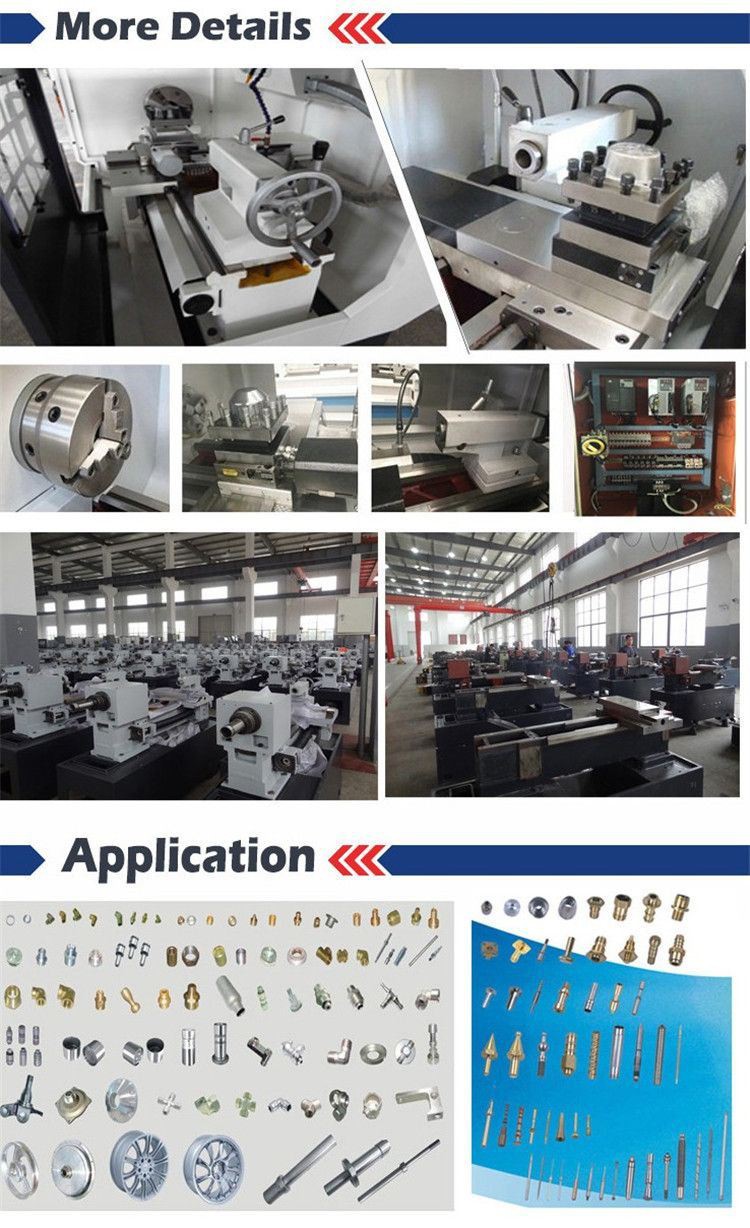

2-2









6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments





FAQ

V. Wat zijn uw normale doorlooptijden?
A.De doorlooptijden van ons bedrijf variëren van 3-4weken na ontvangst van de bestelling.

V. Wat zijn de betalingsvoorwaarden die u aanbiedt?
A.We accepteren betaling van T/T, L/C en contant geld, O/A enz.

V. Wat voor soort pakket biedt u aan?
A.Normaal in stalen pallets, om ervoor te zorgen dat alle goederen in goede staat verkeren.

V. Wat is de MOQ van het Flat Bed CNC-draaien?
A.De MOQ is afhankelijk van uw vereisten voor kleur, logo enzovoort. Voor sommige normale artikelen die we op voorraad hebben, is de MOQ 1 set.

V. Heeft u een CE-certificering
A.Ja, we hebben CE-certificering, machinekwaliteit is een jaar gegarandeerd.

V. Hoe de kwaliteit van de producten te controleren?
A.We hebben altijd veel nadruk gelegd op het handhaven van het kwaliteitsniveau. Bovendien is het principe dat we altijd handhaven "klanten betere kwaliteit, betere prijs en betere service bieden".
