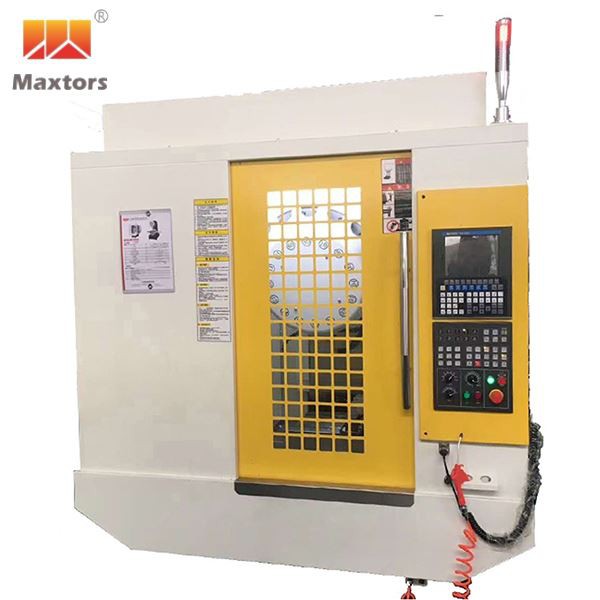

CNC-tapcentrum

product Introductie

CNC Tapping Center maakt gebruik van het Delta-systeem, 8-inch kleuren-lcd-monitor met mens-machine-interface, en kan zelfstandig een eenvoudig lcd-scherm ontwerpen. Het bewerkingssysteem voor het LCD-scherm is eenvoudig en gemakkelijk te leren, en de bewerkingssoftware voor het pc-scherm kan worden geselecteerd, wat handig is voor het controleren of controleren van het programma. Het wordt verzonden en uitgevoerd door de computer via de RS232-interface van de computer, of rechtstreeks verzonden via USB. Het is geschikt voor het verwerken van hardware, sanitair, schuurmiddelen, auto-onderdelen, enz.



De romp, kolom, kop en alle onderdelen zijn geoptimaliseerd door middel van eindige-elementenanalyse om de beste dynamische prestaties en hoge stijfheid te bereiken. De 3-as heeft een lineaire geleiding en een snelle kogelomloopspindel, en de snelle invoer kan 48 m/min bereiken. Het gebruik van een snelle spil van meer dan 12,000 tpm kan hoge snelheid en hoge precisie opleveren. Met het automatische gereedschapswisselsysteem is de structuur eenvoudig en stabiel en is de betrouwbaarheid hoog, wat een snelle gereedschapswisseling kan realiseren.





Verwerkingscapaciteit

Verwerking van auto- en motoronderdelen: structuur met hoge stijfheid die polyedrische bewerking en contourbewerking kan zijn, kan verschillende soorten auto- en motoronderdelen verwerken.

IT, verwerking van onderdelen van medische apparatuur: door snelle invoer en snelle spindel en redelijke vertragingscontrole, kan de cyclustijd en efficiënte productie worden verkort.

Geschikt voor hogesnelheidsbewerkingen op lichte metalen zoals aluminium, magnesium en ook geschikt voor het bewerken van elektrische onderdelen van roestvrij staal.



Item	Eenheid	Topbijdragers-540	Topbijdragers-640	Topbijdragers-750	Topbijdragers-1000
Werktafel
Afmetingen werktafel	Mm	650×400	700×420	900×420	1100×500
Max. laden op tafel	KG	250	250	300	400
T-sleuf	Mm	3-14×125	3-14×125	3-14×125	3-14×125
Reis
XYZ reizen	Mm	500×400×300	600×400×300	700×500×330	1000×500×330
Spilneus naar tafel	Mm	150-450	150-450	150-480	150-480
Voersysteem
CNC-controller		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ snelle invoer	M/MIN	48	48	48	48
Snijvoer	M/MIN	10	10	10	10
ATC / gereedschapsmagazine
Gereedschapscapaciteit		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Max.Gereedschapsgewicht	KG	3	3	3	3
Max. gereedschapsdia.	Mm	⌀80	⌀80	⌀80	⌀80
Max. gereedschapslengte	Mm	250	250	250	250
Methode voor gereedschapsselectie		Willekeurig	Willekeurig	Willekeurig	Willekeurig
Nauwkeurigheid
Positioneringsnauwkeurigheid	Mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Herpositioneringsnauwkeurigheid	Mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Spil
Spil Snelheid	toerental	12000 (opt. 15000/20000)	12000 (opt. 15000/20000)	12000 (opt. 15000/20000)	12000 (opt. 15000/20000)
Spilconus		Bt30	Bt30	Bt30	Bt30
Spilmotor	KW	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Energiebehoeften	KVA	15	15	25	25
Machinegrootte
Machinevoetafdruk	Mm	2200×1600	2300×1800	2400×2200	2700×2200
Machinehoogte	Mm	2900	3000	3200	3200
Machine gewicht	KG	3000	3800	5200	6200



Standaard configuratie

● Verticaal type

● Precisie BT30 12000rpm-spil

● Spiloliekoeler

● Spil koelvloeistof mondstuksysteem

● 16T frontmontage type ATC

● XYZ-as Lineaire rails

● XYZ-as-servomotor

● Volledig gesloten spatscherm

● Warmtewisselaar schakelkast

● Interface voor gegevensoverdracht

● Automatisch smeersysteem

● Snijkoelsysteem

● Led-werklamp

● Lampje Einde programma

● Draagbaar elektronisch handwiel (MPG)

● Gereedschapskist

● Stelbouten en blokken

● Snijluchtstraalsysteem

● CNC-handleiding en bedieningshandleiding

● Chipflush koelvloeistofsysteem

● Watertank

● Veiligheidsdeur

● Transformator (volgens lokaal voltage)

● Mitsubishi CNC-controller



Optionele configuratie

○BT30 15000/20000 tpm spil

○Koelvloeistof door spil (CTS)

○Schakelkast AC

○14/21T aan de voorzijde gemonteerd ATC/Tool Magazine-systeem

○Schroeftype spaantransportsysteem

○Kettingtype spaantransportsysteem

○De 4e as draaitafel

○De 5e as Kantel- & Draaitafel

○Lineaire schaal

○Auto.Tool meetsysteem

○Auto.Werkstuk meetsysteem

○CE-markering

○Machinekolom verhogen

○LNC/Syntec CNC-controller

○FANUC/Siemens/Heidenhain CNC-controller

○Anderen Opties zoals gevraagd

Sollicitatie:

Verticaal boor- en tapcentrum wordt voornamelijk gebruikt om plaat, schijf, schaal, mal en andere onderdelen met hoge precisie te verwerken,
meerdere processen en complexe vorm. Het kan continu frezen, boren, ruimen, ruimen, kotteren, tappen en nauwkeurig bewerken van tweedimensionaal driedimensionaal gebogen oppervlak en hellend vlak in één klemproces voltooien. De verwerking is geprogrammeerd en de productiecyclus is verkort, zodat gebruikers goede economische voordelen kunnen behalen.



Zo'n cnc-tapcentrum heeft de volgende kenmerken:
1. de fundering, kolom, hoofdspilkast, kruisschuiftafel, werktafel en andere onderdelen zijn ontworpen met giettechnologie met hoge sterkte.
2. de binnenste metallografische structuur is zeer stabiel.
3. de gietstukken tonen een rationele geometriesamenstelling door middel van kinetiek van werktuigmachines en eindige-elementenanalyse.
4. de basisonderdelen hebben een hoog staalkarakter door samen te werken met de versterkende ribbe.
5. met de brede fundering, de doosvormige holtekolom, de verbreding en verlenging van de glijdende basis en het geavanceerde ontwerp van de mechanica van materialen, kan de gewichtscapaciteit worden gegarandeerd.
6. Spindel met hoge snelheid en hoge precisie, max. kan 24000 tpm zijn:
7. CE-norm en CE-certificaat;

Onze diensten





Technische ondersteuning per telefoon, e-mail of MSN 24 uur per dag Vriendelijke Engelse versie handleiding en bediening video-cd-schijf 7-15 werkdagen na aanbetaling of volledige betaling. inbegrepen.

Onze technicus kan u online op afstand begeleiden (Wechat, Skype of MSN) als u vragen heeft

Ingenieurs beschikbaar om machines in het buitenland te onderhouden, verkoper en koper bespreken de kosten
