5-assig bewerkingscentrum

5- Asmachines:

1.1 Wat is 5-asbewerking

5-Asbewerking biedt oneindige mogelijkheden wat betreft de afmetingen en vormen van onderdelen die u effectief kunt verwerken. De term "5-as" verwijst naar het aantal richtingen waarin het snijgereedschap kan bewegen. Op een bewerkingscentrum met een 5-as beweegt het snijgereedschap langs de X-, Y- en Z-lineaire assen en roteert het langs de A/B- en C-assen om het werkstuk vanuit elke richting te benaderen. Met andere woorden, u kunt verwerk vijf zijden van een onderdeel in één opstelling.



1.2 Gelijktijdige 5-asbewerking versus 3 plus 2 bewerkingen

Bij simultane 5-bewerking van de assen worden de drie lineaire assen (X,Y en Z) en de twee rotatieassen (A en C) van de werktuigmachine allemaal tegelijkertijd ingeschakeld om complexe bewerkingen op onderdelen uit te voeren. Met 3 plus 2, de machine voert een 3-asfreesprogramma uit met het snijgereedschap vergrendeld in een gekantelde positie met behulp van de twee roterende assen. Het proces, ook bekend als 5-aspositiebewerking, vertrouwt op de vierde en vijfde oriënteer het snijgereedschap in een vaste positie in plaats van het continu te manipuleren tijdens het bewerkingsproces.



1.3 Waarom gelijktijdige 5-as

Maxtors simultane 5-as-technologie verlegt de grenzen van de soorten onderdeelgeometrieën die u kunt bewerken. Door u in staat te stellen zeer complexe componenten te produceren in één enkele opstelling, laten Maxtors 5-axis-machines de verbeeldingskracht van uw ingenieurs en herdefinieer uw algehele capaciteiten.



1.4 5-Voordelen van asbewerking

●Machine complexe vormen in één opstelling voor verhoogde productiviteit

●Bespaar tijd en geld met minder armatuurvoorbereiding

●Verhoog de doorvoer en cashflow en verkort de doorlooptijden.

●Hogere werkstuknauwkeurigheid omdat het werkstuk niet over meerdere werkstations beweegt

●Mogelijkheid om kortere snijgereedschappen te gebruiken voor hogere snijsnelheden en minder gereedschapstrillingen

●Bereik superieure oppervlakteafwerkingen en over het algemeen een betere kwaliteit van de onderdelen

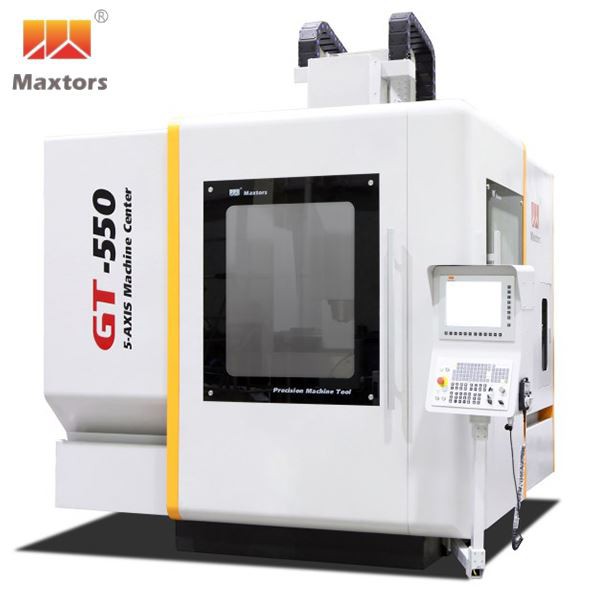

2. MAXTORS 5-assige serie

De Maxtors 5-assige serie van 5-assige ingebouwde draaitafeltype bewerkingscentra levert een hoge productiviteit door volledige simultaanbewerking 5-as en bewerkingsmogelijkheden voor meerdere oppervlakken. De serie bevat grotere machines voor bewerking grote complexe werkstukken zoals die vaak in de lucht- en ruimtevaartindustrie voorkomen. Kantel-/draaitafel met A/B; C-asrotatie plus 30 graden ~ -100 graden; 360 graden (andere graden optioneel) beweging.



SERIE KENMERKEN:

Hoge snelheid, gelijktijdige 5-as- en meervoudige oppervlaktebewerking

Spindel met hoge snelheid

Dia.550~650mm Grote tafelafmetingen

Gereedschapsopslagcapaciteiten van 24 tot 60 gereedschappen beschikbaar

FMS-automatisering (flexibel fabricagesysteem) is beschikbaar bij bepaalde machinemodellen.



Productspecificatie

Item	Eenheid	GT-550
Werktafel
Afmetingen werktafel	mm	Ф550 (Kies Ф650)
Max. laden op tafel	KG(0 graden)	250
	KG (90 graden)	200
Reis
X-as reizen	mm	800
Y-as reizen	mm	520
Z-as reizen	mm	465
Spilneus naar tafel	mm	220~685
B-as	rang	plus 30 graden ~ -100 graden
C-as	rang	360 graden
Voersysteem
XYZ snelle invoer	m/min	30/30/20
Snijvoer	m/min	8
Nauwkeurigheid
Positioneringsnauwkeurigheid	mm	±0.008/300
Herpositioneringsnauwkeurigheid	mm	±0.005/300
Spil
Spil Snelheid	toerental	12000
Spilconus		BT40
Spilmotor	KW	9/13
ATC (automatische gereedschapswisselaar)
ATC-capaciteit	PCS	24
ATC-type		ARM TYPE
Olie-luchtdruksysteem
Luchtvereisten	kg/c㎡	Groter dan of gelijk aan 6
Smeerolie Tank Capaciteit	L	4
Tank voor snijvloeistof	L	200
Anderen
Voetafdruk	mm	3080 × 2760
Machinehoogte	mm	3700
Machine gewicht	KG	10000
CNC-controller		SIEMENS 828D (5 AS Met 4 AS Gelijktijdig)



Standaard configuratie

● BT40 12000spindel met hoge snelheid

● Spiloliekoeler

● Spil koelvloeistof mondstuksysteem

● 24T automatische gereedschapswisselaar

● Dia.550mm Ingebouwde kantel- en draaitafel

● Hydraulische eenheid

● XYZ-as lineaire geleidingen

● XYZ-as-servomotor

● Volledig gesloten spatscherm

● Schakelkast AC

● Interface voor gegevensoverdracht

● Automatisch smeersysteem

● Snijkoelsysteem

● Led-werklamp

● Lampje Einde programma

● Draagbaar elektronisch handwiel (MPG)

● Gereedschapskist

● Stelbouten en blokken

● Snijluchtstraalsysteem

● CNC-handleiding en gebruikershandleiding

● Chipflush koelvloeistofsysteem

● Spaantransportband van het kettingtype

● Veiligheidsdeur

● Transformator (volgens lokaal voltage)

● Siemens 5-assig met 4-assige gelijktijdige CNC-controller



Optionele configuratie

○Koelvloeistof door spil (CTS)

○Spindel met hogere snelheid van 18000 tpm

○Volledig gesloten spatscherm met bovenklep

○Olie-Mist Extractor

○Olie skimmer

○Lineaire schaal

○Hoek encoders

○Auto.Tool meetsysteem

○Auto.Werkstuk meetsysteem

○Dia.650 mm Ingebouwde kantel- en draaitafel

○Syntec CNC-controller

○FANUC/Siemens/Heidenhain CNC-controller

○Anderen Opties zoals gevraagd



	1	CNC-controller	Siemens	Duitsland
	2	Spil	KENTURN/KONINKLIJK	Taiwan
	3	Spindel Oliekoeler	RUCOL	China
	4	Lineaire geleiding	HIWIN/PMI/REXROTH	Taiwan/Duitsland
	5	Kogelschroef	HIWIN / PMI	Taiwan
	6	Servo-systeem	Siemens	Duitsland
	7	Kogelomlooplager	NSK/FAG/SKF	Japan/Duitsland/Zweden
	8	Servokoppeling	KTR/FPT	Duits
	9	Dia.550 mm kantel- en draaitafel	OBR/TJR	Taiwan
	10	Automatische gereedschapswisselaar	SANJET/POJU/OKADA/AIMACH	Taiwan/China
	11	Smeersysteem	BIJUR/HERG	China
	12	Hoofdcomponent pneumatisch systeem	SNTC/Airtec	China/Taiwan
	13	Elektrisch systeem hoofdcomponent	Schneider	Frankrijk
	14	Transformator	JUHVER/SUENNLIANG	China
	15	MPG (handwiel)	TOSOKU	Japan
	16	Buitenste beschermkap	MAXTORS	China

Opmerking:We behouden ons het recht voor om het merk aan te passen aan de leveringssituatie, maar niet minder dan de kwaliteit van het originele merk.



5 Axis Machining Center is een innovatieve technologie die een revolutie teweeg heeft gebracht in de maakindustrie. Zijn veelzijdigheid, snelheid en precisie maken het een waardevol hulpmiddel voor fabrikanten die met gemak complexe onderdelen en componenten willen produceren. Naarmate de technologie zich blijft ontwikkelen, zal het 5-assige bewerkingscentrum ongetwijfeld een belangrijke rol spelen in de toekomst van de productie.
