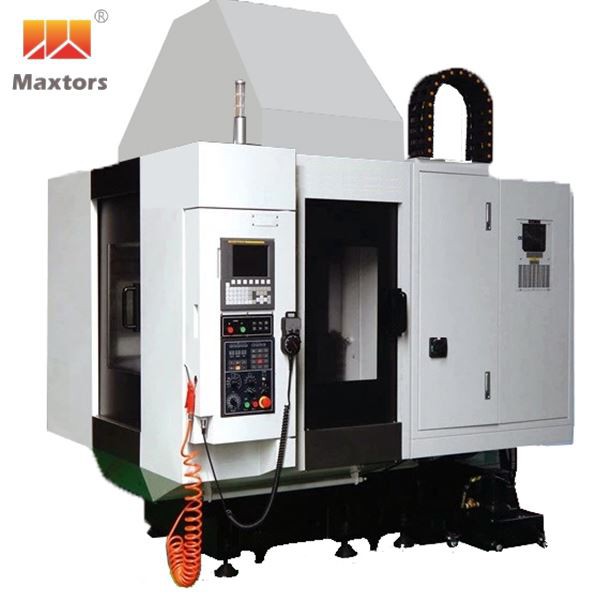

Horizontaal bewerkingscentrum

Reis

X-as

Mm

500

Y-as

Mm

500

Z-as

Mm

400

Spil

Spilcentrum tot werktafeloppervlak

Mm

0~500

Spilneus naar midden werktafel

mm

30~430

Spil taps toelopend

Bt40

Roterend spiltoerental (standaard)

tpm/min

10000

Spindel aandrijfmodus

Rechtstreeks

Spindel motor

k

Fanuc 7,5/11

Max.torque van spindel

Nm

36/70

Werktafel

Tafel maat

Mm

400×400

Divisie hoek

graden

0.001

Referentie diafragma

Mm

Φ55H7

Max. belasting op werktafel

Kg

350

aantal werktafel

stuks

1

Precisie

Positioneringsnauwkeurigheid van draaitafel

boogseconde

10″

Herhaalde positioneringsnauwkeurigheid van draaitafel

boogseconde

2″

Positioneringsnauwkeurigheid

Mm

0.012

Herhaalde positioneringsnauwkeurigheid

Mm

0.008

Voer snelheid

Snijsnelheid X/Y/Z/W

M/MIN

1-10

Snelle verplaatsingssnelheid X/Y/Z/W

M/MIN

48/48/48

Tool tijdschrift

Capaciteit gereedschapsmagazijn

24

Tool selectie methode

Willekeurig

Gereedschapswisselmodus

Type arm

Max. gereedschap gewicht

Kg

8

Max. gereedschap lengte

Mm

300

Wisseltijd van gereedschap

2

Max. gereedschapsdiameter (geen aangrenzend gereedschap)

Mm

Φ85/125

Anderen

Luchtdruk

KGF% 2FCM²

6

Spanning

Kva

31

Tankinhoud

L

200

Begane grond
(lengte breedte hoogte)

Mm

2520*2075*3025

Gewicht

Kg

4500
