brug machinecentrum

product Introductie

Brugmachinecentrum heeft de voordelen van een sterke structurele stijfheid, stabiele precisie, laag uitvalpercentage en goede betrouwbaarheid. De apparatuur maakt gebruik van internationale/binnenlandse merkaccessoires om de hoogste precisie van de belangrijkste componenten van de werktuigmachine te garanderen. De structuur is dat de werktafel alleen op de basis wordt gefixeerd, dat wil zeggen dat elke coördinaatas van de werktafelmachine kan worden uitgerust met geïmporteerde roosterlinialen voor detectie en feedback. De machine heeft een goede stijfheid en stabiliteit en neemt een volledig vaste vorm aan, en de balk kan worden verplaatst. Het draagvermogen van de apparatuur kan in een gesloten lus worden geregeld, waardoor de positionele nauwkeurigheidseisen van de werktuigmachine worden gegarandeerd.



Producteigenschappen

Vergeleken met andere bewerkingsmachines verbetert deze uitrusting niet alleen de statische stijfheid, maar vermindert het ook de trillingen tijdens zwaar snijwerk om de bewerkingsnauwkeurigheid te verbeteren. Brugmachinecentrumkan het uitvalpercentage van de werktuigmachine verminderen en is vooral geschikt voor het heen en weer bewegen van de kop met hoge snelheid. De twee zijden van de basis zijn symmetrisch gerangschikt, met een universeel ontwerp, en de combinatie vormt een X-as bewegende geleiderail. De apparatuur maakt gebruik van een spindel met een grote diameter geïmporteerd uit Taiwan, een krachtige AC-servomotor met een groot bereik en vier zware rolgeleiderails om nauwkeurigheid te garanderen. Het balkportaal heeft een goede doorlaatbaarheid en kan worden uitgerust met een Duitse ZF automatische transmissie om het uitgangskoppel te verhogen.

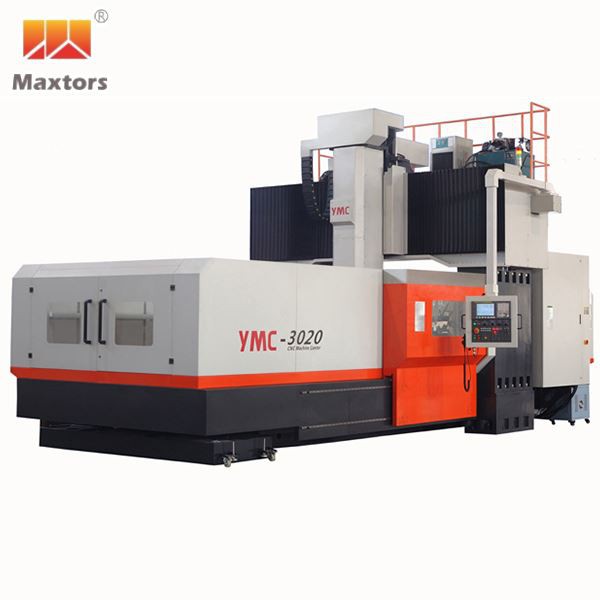

YMC-model-3020

3 assen dubbele kolom verticale VMC brug CNC freesbewerkingscentrum

4 assen of 5 assen optioneel

YMC-3020 Met:

XYZ-asverplaatsing: 3000x2000x900mm

BT50 6000RPM-spil



Productspecificatie

Item	Eenheid	YMC-3020
Werktafel
Afmetingen werktafel	Mm	3000×1850
Max. laden op tafel	KG	10000
Reis
X-as reizen	Mm	3000
Y-as reizen	Mm	2000
Z-as reizen	Mm	900
Spilneus naar tafel	Mm	200-1100
Afstand tussen kolom	Mm	2040
Voersysteem
XYZ snelle invoer	M/MIN	15/15/7.5
Snijvoer	M/MIN	6
ATC/Tool Magazine (voor midden)
Gereedschapscapaciteit		BT50/24
Max. Gereedschapsdia./Lengte	Mm	Φ125/300
Methode voor gereedschapswissel		Pneumatisch
Max.Gereedschapsgewicht	KG	18
Nauwkeurigheid
Positioneringsnauwkeurigheid	Mm	±0.008/300
Herpositioneringsnauwkeurigheid	Mm	±0.005/300
Spil
Spil Snelheid	toerental	6000
Spilconus		Bt50
Spilmotor	KW	15/18.5
Anderen
Luchtvereisten	KG/c㎡	Groter dan of gelijk aan 6
Luchtdruk Flux Rate	M³/MIN	Groter dan of gelijk aan 0.5
Voetafdruk	Mm	8000×3200
Machinehoogte	mm	3500
Machine gewicht	KG	31000
CNC-controller		FANUC-0iMF

Productvoordelen

1. Hoge stijfheid en langdurig nauwkeurigheidsbehoud, hoge precisie en hoge dynamische respons.

2. Hoge precisie en dynamische respons.

3. Hoog rendement

4. Groot verwerkingsbereik

5. Pas de service aan volgens de speciale eisen van de klant.

Ons team:

Wij zijn een team van ervaren en dynamische professionals die experts zijn in het uitvoeren van precisiewerk door middel van wetenschappelijke processen. De professionele uitstekende talenten verenigen een krachtig en creatief team van ontwerp, onderzoek en ontwikkeling, die onze solide technische kracht en concurrentievermogen opbouwen. En ons bedrijf ontwikkelt zich snel en levert gespecialiseerde service aan alle klanten.
