5e as CNC-freesmachine

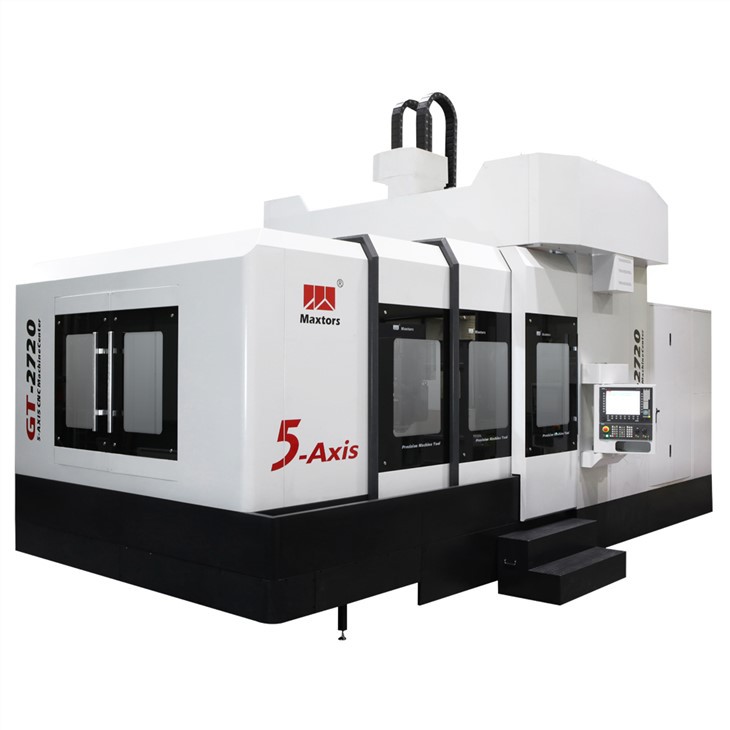

Maxtors Merk Big Size Double Column type Verticale 5e as CNC Freesmachine GT-2720

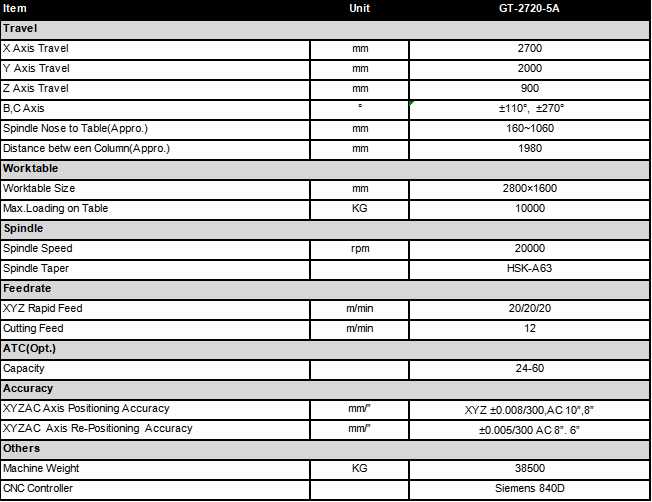

XYZ-asverplaatsing: 2700x2000x900mm

HSK A63 20000spindel met hoge snelheid

B-askanteling: ±110 graden

C-as roterend: ± 270 graden

Automatische gereedschapswisselaar optioneel

SIEMENS 840D 5-AS CNC-controller

5e as CNC-freesmachine met bi-roterende AC-kop

Deze machine kan lineaire schalen op de XYZ-as installeren om de nauwkeurigheid te verbeteren,

Gereedschapssonde en werkstuksonde optioneel

Invoering

◆Door maximaal gebruik te maken van het modulaire ontwerp, kunnen we verschillende capaciteiten en individuele configureerbaarheid bieden - X-asverplaatsing tot

12.200 mm, Y-as reizen tot 6000 mm en Z-as reizen tot 2000 mm, dus als u deze vraag welkom heeft, laat het ons weten, wij zullen OEM voor u.

◆X- en Y-assen zijn uitgerust met tandwieloverbrenging/kogelomloopspindel van het type tandheugel, met hoge efficiëntie, hoge nauwkeurigheid en snelle dynamische respons

5- Asmachines:

1.1 Wat is 5-Asbewerking?

5-Asbewerking biedt oneindige mogelijkheden wat betreft de afmetingen en vormen van onderdelen die u effectief kunt verwerken. De term "5-as" verwijst naar het aantal richtingen waarin het snijgereedschap kan bewegen. Op een bewerkingscentrum met 5-assen beweegt het snijgereedschap over de X-, Y- en Z-lineaire assen en roteert het om de A- en C-assen om het werkstuk vanuit elke richting te benaderen. Met andere woorden, u kunt vijf zijden van een onderdeel in een enkele opstelling.

1.2 Gelijktijdige 5-asbewerkingen versus 3 plus 2 bewerkingen

Bij simultane 5-bewerking van de assen worden de drie lineaire assen (X,Y en Z) en de twee rotatieassen (A en C) van de werktuigmachine allemaal tegelijkertijd ingeschakeld om complexe bewerkingen op onderdelen uit te voeren. Met 3 plus 2, de machine voert een 3-asfreesprogramma uit met het snijgereedschap vergrendeld in een gekantelde positie met behulp van de twee roterende assen. Het proces, ook bekend als 5-aspositiebewerking, vertrouwt op de vierde en vijfde oriënteer het snijgereedschap in een vaste positie in plaats van het continu te manipuleren tijdens het bewerkingsproces.
